被严重低估的具身智能核心：点云配准的场景挑战与算法迭代

三维点云是由空间内海量离散三维坐标点位组合形成的数据集合，单一点位可附带空间坐标、色彩、法向量等空间属性信息。

该类数据一般由三维激光雷达、深度相机或者毫米波雷达等设备采集获取。

点云配准是将两组及多组处于不同空间坐标系下的同源场景点云或者物体点云，通过空间几何变换完成坐标统一对齐的运算过程。

式中R代表三维空间旋转矩阵，t代表三维空间平移向量。

点云配准的运算过程就是求解最优旋转矩阵与平移向量的过程。

点云配准在具身机器人领域拥有诸多使用场景：

• 辅助机器人完成自身空间姿态推算，为机器人抓取作业、零部件装配、工件外观检测等自动化动作提供空间位置依据；

• 用于封闭空间三维场景重建、实体物件三维模型复刻、破损实体结构复原等非机器人作业场景，适配多类三维空间数据整合需求。

具身机器人点云配准的主要挑战

具身机器人的作业场景多为复杂、动态的现实环境，其点云采集与配准过程受到设备、环境、任务需求等多方面因素，直接影响配准精度与算法适配性。

具身机器人大多依靠机载或手持的深度采集设备获取点云数据，实际作业中常处于单视角受限场景，就是机器人只能从一个固定或有限的观测角度采集点云，无法实现全方位扫描。

这种场景下，采集到的点云数据会呈现很多问题：

• 一是目标占比小，点云数据中有效目标点位的数量较少，难以完整反映目标物体的几何特征；

• 二是旋转偏差大，由于观测角度固定，点云在空间坐标系中的旋转姿态偏差较大，增加配准难度；

• 三是外点较多（外点，就是不属于目标物体本身、由环境干扰产生的无效点位），这些外点会干扰配准过程中的点位匹配；

• 四是区域缺失与几何畸变，单视角观测会导致目标物体的部分区域被遮挡，形成点云区域缺失，同时环境光线反射、设备精度限制等因素，还会造成点云几何形态畸变，进一步加剧配准不确定性。

在工业作业场景中，具身机器人常需对各类机械零部件进行配准操作，这些零部件大多具备重复几何结构和高对称性，其局部形态在单视角下高度相似。

这使得基于局部几何或邻域特征的配准算法极易产生错误匹配。

同时，机器人配准所依赖的参考点云多为CAD设计模型生成（就是通过计算机辅助设计软件绘制的标准零部件模型），这种标准模型生成的点云与真实场景中采集的点云之间存在域差异（两类点云在特征分布、精度、形态上的不一致性）。

此外，不同零部件材质带来的反射差异、实际作业环境中光照的波动干扰，都会造成点云局部区域的空洞与畸变，让配准过程更容易陷入错误收敛路径。

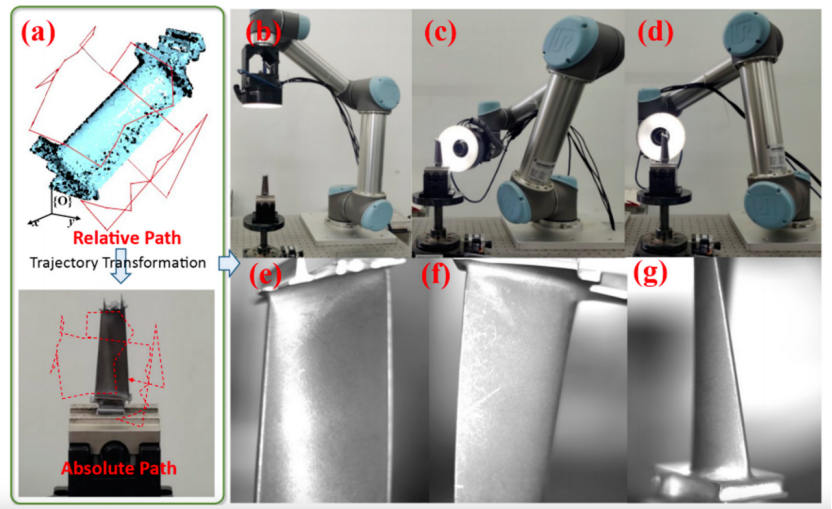

▲图| 错误理解物体会导致错误的机器人操作轨迹©【深蓝具身智能】编译

具身机器人作业的真实环境中，目标物体往往不会完全暴露在观测范围内，很可能面临其他障碍物的遮挡，或者目标物体本身存在残缺、破损的情况。

这种情况下，采集到的点云数据会出现大量缺失点位，无法完整反映目标物体的三维结构，导致配准算法难以找到足够的可靠匹配点，无法实现精准对齐。

虽然已有部分算法尝试解决此类问题，但这些算法大多只能在特定情境下适用，无法适配所有遮挡、残缺场景，如何实现此类场景下的精准配准，是具身机器人点云配准的另一项重要挑战。

而且，具身机器人需要在动态环境中实时完成姿态恢复、抓取、装配等操作，这就要求点云配准算法具备较高的运算效率，能够快速输出配准结果。

但点云数据本身具有海量性、无序性的特点，点云配准的运算量极大，常规算法在处理大范围、高复杂度的点云数据时，往往需要较长的运算时间，难以满足机器人实时作业的需求。

当前的解决办法主要是提升计算机算力和降低算法复杂度，但在具身机器人有限的硬件资源约束下，如何在保证配准精度的前提下，进一步提升运算效率，实现实时配准，仍是主要挑战之一。

点云配准常规算法类别、运行流程与运算逻辑

当前行业内使用时间较久的点云配准常规算法，按照运算先后顺序可以划分为粗配准算法与精细配准算法两类。

实际工程应用场景之中，两类算法大多搭配依次运行，先依靠粗配准完成点位粗略对齐，再依靠精细配准缩小空间匹配误差，可在一定程度上应对上述部分挑战。

点云粗配准是在两组点云初始空间偏差较大的前提下，快速确定两组点云大致空间对应关系，完成大范围空间对齐的运算方式。

• 粗配准通用运行流程：

1. 对源点云与目标点云完成空间特征提取，提取内容包含局部几何特征、邻域点位分布特征；

2. 在两组点云特征集合之内完成特征初步匹配，筛选出多组初步对应的特征点位对；

3. 根据匹配点位对求解初始空间变换参数，完成两组点云的初步空间重合摆放。

其中两种常用的粗配准算法：

• RANSAC（随机采样一致性）

• 通过随机采样与模型验证的迭代机制，在特征匹配点对中筛选出与最大一致集相符的变换模型。

  它通过假设验证框架容忍一定比例的错误匹配，缓解了单视角采集中外点较多对变换估计的干扰。

  然而，在机器人单视角场景下，目标占比极小且几何特征大量缺失，导致内点率往往低于算法可靠收敛的底线，此时RANSAC极易陷入随机搜索、难以输出稳定初值。

• FGR（快速全局配准）算法

  采用了另一种思路，它通过构建基于几何关系直方图的全局目标函数并执行快速优化，无需依赖精确的局部特征对应，从而缓解了单视角下因旋转姿态偏差大而导致的局部特征误匹配问题。

  但面对工业零部件高度重复的对称结构，FGR的全局优化仍可能被多个局部相似形态误导，产生错误对齐。

正因为上述算法在单视角、高噪声、高对称性场景中存在收敛稳健性不足的困境，聚类算法才频频被引入配准预处理阶段。

点云精细配准是在粗配准完成初步对齐之后，依托迭代运算不断修正空间变换参数，逐步缩减点位匹配误差，实现高精度点位对齐的运算方式。

ICP迭代最近点算法是精细配准之中使用范围最广的算法。

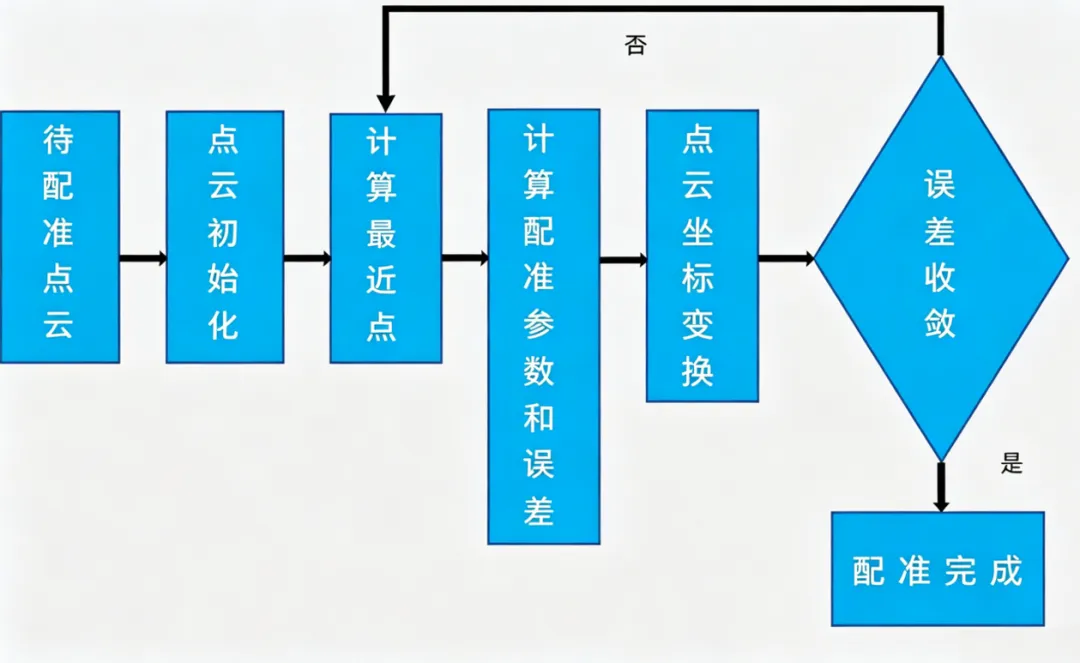

ICP算法完整运行流程

1. 确定完成粗对齐后的源点云集合P与目标点云集合Q；

2. 遍历两组点云，寻找源点云中每一个点位在目标点云内空间距离最近的点位，构建一一对应的点位匹配组；

3. 构建点位匹配误差函数，计算当前匹配状态下的整体空间误差；

4. 根据误差数值求解全新的旋转矩阵与平移向量，更新源点云空间位置；

5. 重复执行点位匹配与参数更新步骤，直至整体误差数值达到预设限定数值，或者迭代次数达到设定数值，终止运算。

ICP核心运算公式

整体配准误差计算公式：

式中n代表匹配点位总数量，pi为源点云点位，qi为目标点云对应点位，算法运算目标为求解能够让误差函数取值达到较小状态的R与t。

算法一般依靠奇异值分解方法完成变换矩阵求解，以此完成迭代更新。

ICP算法存在一定运行局限：容易进入局部最优运算状态，进入该状态之后算法无法自主调整运算方向，同时该算法对点云初始对齐状态存在一定要求，初始空间偏差过大会直接影响最终配准结果。

本质上讲，ICP算法是一种优化算法，在解空间的初始选点会极大的影响算法的最终结果。

新式点云配准算法及内在优化内容

针对具身机器人点云配准面临的上述挑战，科研人员研发了多种新式优化算法，其中MCSVR多约束引导单视角点云配准算法，在适配单视角、高噪声等复杂场景方面具有改进效果。

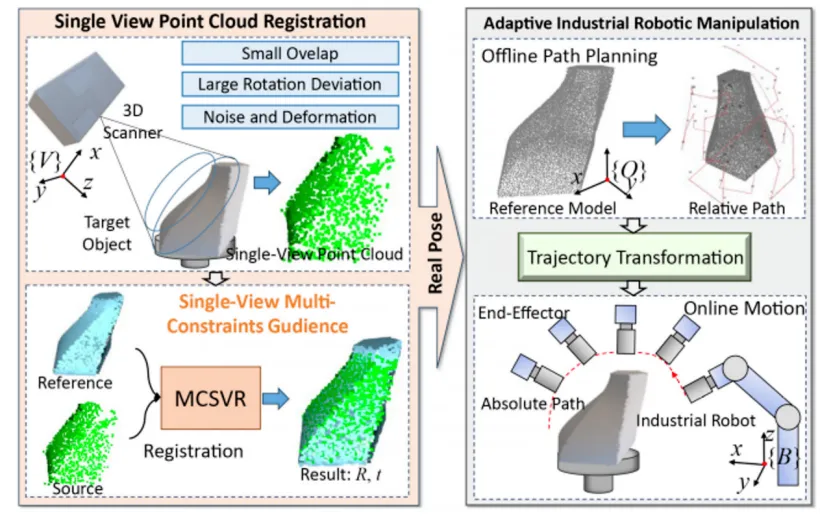

MCSVR算法是面向具身机器人单视角数据采集场景设计形成的配准运算方法，该算法依托单视角成像形成的多项空间约束条件，引导整体配准运算有序推进。

MCSVR整体运行流程

1. 区域级匹配阶段：

   结合单视角成像约束生成虚拟观测视点（就是假设机器人是从哪个点看过去那个目标的），依托空间分布模型划分点云空间区域；

2. 点级匹配阶段：

   构建兼容性匹配度量方式，筛选剔除错误点位匹配组合，留存可靠的点位对应集合；

3. 动态精细配准阶段：

   结合视角约束过滤异常空间点位，依靠加权矩阵分解方式优化空间变换参数，完成最终高精度配准。

算法涉及基础运算公式（这些在机器学习中都非常常见）

1. 高斯混合模型

高斯混合模型是借助多组高斯分布相互组合，用来描述散乱空间点位整体分布规律的统计运算模型，该模型可以精准划分点云内部不同空间特征区域，模型基础表达形式为：

2. KL散度

KL散度是用来衡量两组概率分布数据之间差异程度的计算指标，算法依靠该指标比对不同虚拟视点下点云区域特征分布，以此筛选空间相似度较高的匹配区域，离散形式KL散度公式：

3. 加权SVD优化运算

算法在精细配准阶段引入权重系数，对不同匹配点位赋予不同运算权重，依靠加权奇异值分解完成变换矩阵优化，降低噪声点位与缺失点位对整体配准结果造成的影响，以此调整空间变换参数的拟合状态。

新式算法主要优化方向

• 第一类优化方向集中在整体框架层面。

MCSVR搭建三级串联式配准运行框架，将大范围区域筛选、精准点位配对、动态参数优化依次划分运行阶段，借助高斯混合模型划分空间区域，依靠分布差异指标缩小配准搜索范围，减少无效运算量，缓解运算效率与实时性的矛盾。

• 第二类优化方向集中在匹配特征表征层面。

算法搭建融合空间位置、局部几何形态、全局分布规律的混合匹配度量形式，结合单视角成像自带的空间约束条件提升度量结果的稳定程度，筛除错误配对点位，整合形成可信度更高的点位匹配集合，应对单视角点云外点多、几何畸变的问题。

• 第三类优化方向集中在配准迭代策略层面。

算法在迭代优化的全过程之中，持续引入单视角可视范围约束，自动剔除超出合理观测范围的异常点位，搭配加权矩阵分解方式调整空间变换参数，让配准结果可以适配点位缺失、噪声偏多的复杂采集场景，缓解遮挡与残缺带来的配准难题。

该算法整体内在改动方向，是搭建适配单视角低覆盖率、高噪声点云数据的完整配准运行体系。

依靠多项空间约束相互配合、实时更新可视观测范围、结合统计分布一致性完成运算，让具身机器人在工业复杂环境之内可以平稳完成物体空间姿态估算工作。

轻量化可绕行，高精度须直面：点云配准的任务分界

相较于自动驾驶领域围绕“激光雷达还是纯视觉”的持续路线分歧，机器人领域提供了一个更具任务导向性的判断标准：

方案的选择不取决于技术阵营立场，而取决于任务对空间感知精度的客观需求。

点云配准也并非通用方案：轻量化抓取场景或许可绕开显式配准，但在刚性几何对齐、毫米级定位、多源三维融合等高精度场景中，它仍是不可替代的刚性约束。

从粗配准到精细配准的两阶段范式，到以MCSVR为代表的多约束引导新方法，技术演进始终服务于一个目标：让机器人在真实、混乱的环境中可靠地“对齐”物理世界。

点云配准正处于自动驾驶、具身机器人、三维视觉与数值优化的交汇地带，虽不处于大模型时代的聚光灯下，却是多专业交叉研究中扎实且持续产出的技术方向。

理解一项技术在何种边界内不可替代，或许正是产业实用化进程中最为清醒的认知……
