一个“+1”的升维，统一了刚体运动描述的全部规则
大家好，这里是【深蓝具身智能】。
本文出自我们公众号开设的新专栏——《具身智能基础》。
这是本栏目下的第五篇文章，补全具身智能L0级必备知识，来聊聊【齐次坐标与齐次变换】，全文近 6000 字，建议收藏阅读。
你的订阅和收藏，将支持我们把这件事持续做下去✨
具身智能的本质，是让AI智能体扎根三维物理世界，完成感知、定位、规划、控制的全闭环。

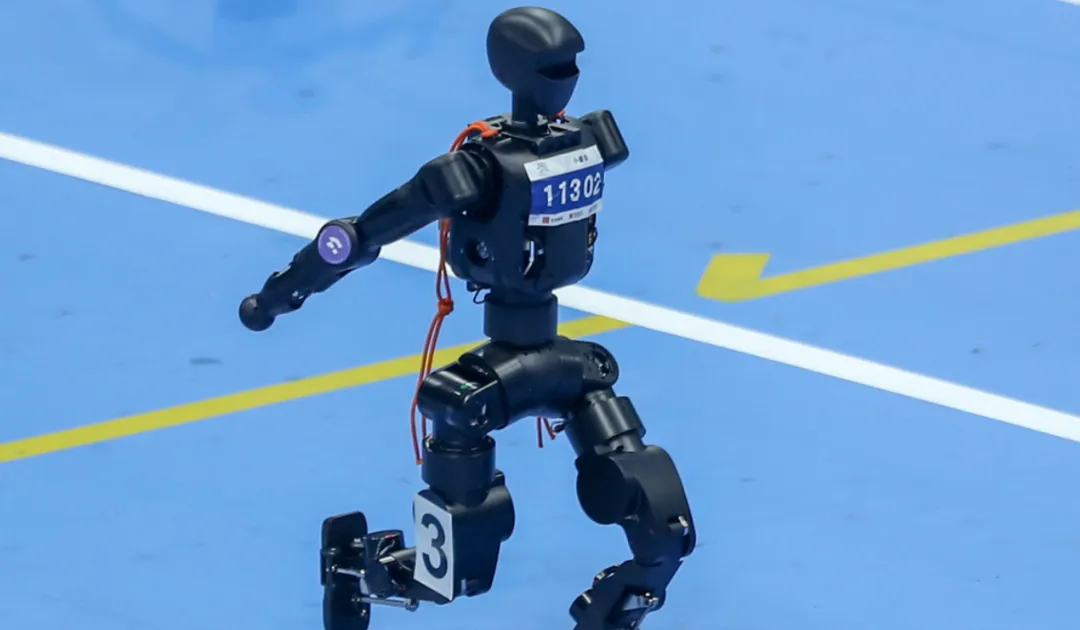

不管是自动驾驶车辆的行驶轨迹、人形机器人的肢体运动，还是无人机的空间姿态调控、机械臂的抓取作业，背后都在重复一件事：
三维空间刚体的坐标变换。

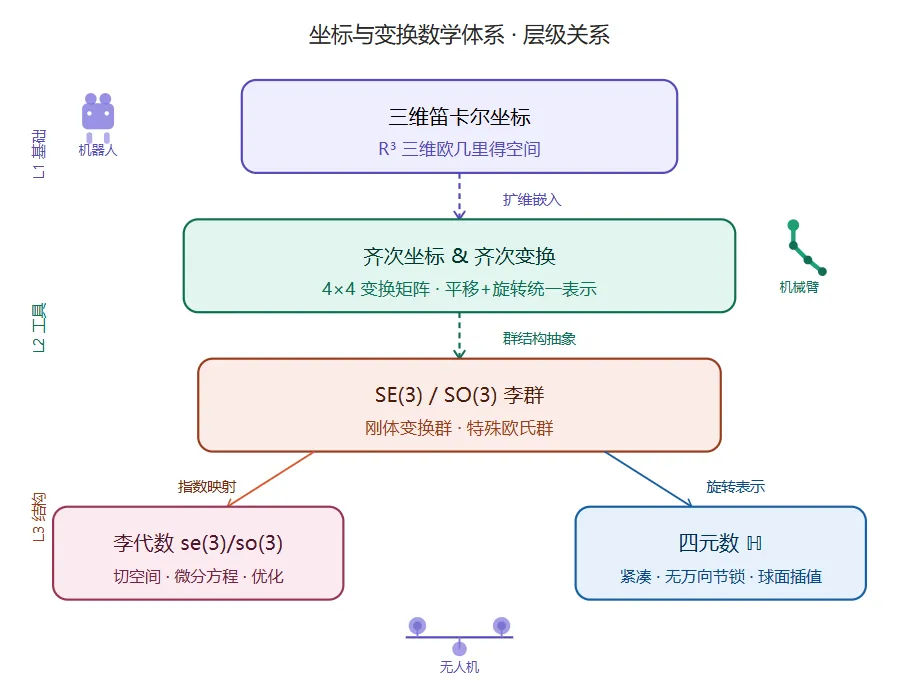

此前我们详细介绍了李群、李代数、四元数等刚体姿态表征工具，我们可以通过下图厘清几者之间的关系：
简单说：笛卡尔坐标是“原始描述”，齐次变换是“工程转换器”，李群李代数是“理论优化器”，四元数是“轻量化载体”。
没有齐次变换，后续所有刚体建模、轨迹规划、深度学习可微优化都无法落地。
为何刚体运动需要“升维思考”？
在三维笛卡尔坐标系中，我们描述空间点位置、刚体运动的公式非常直观，但这套体系存在一个致命硬伤，也是所有工程场景抛弃纯笛卡尔坐标的核心原因：
我们定义：三维空间任意点坐标为三维旋转矩阵为 （，属于SO(3)），平移向量为。
刚体完整运动（旋转+平移）的原始公式为：
这个公式看似简单，实则存在核心问题：运算不统一。
旋转是矩阵乘法，平移是向量加法，两种运算割裂，无法统一为矩阵运算。
这就导致：多次连续的刚体运动，无法直接通过矩阵连乘叠加，只能分步计算。

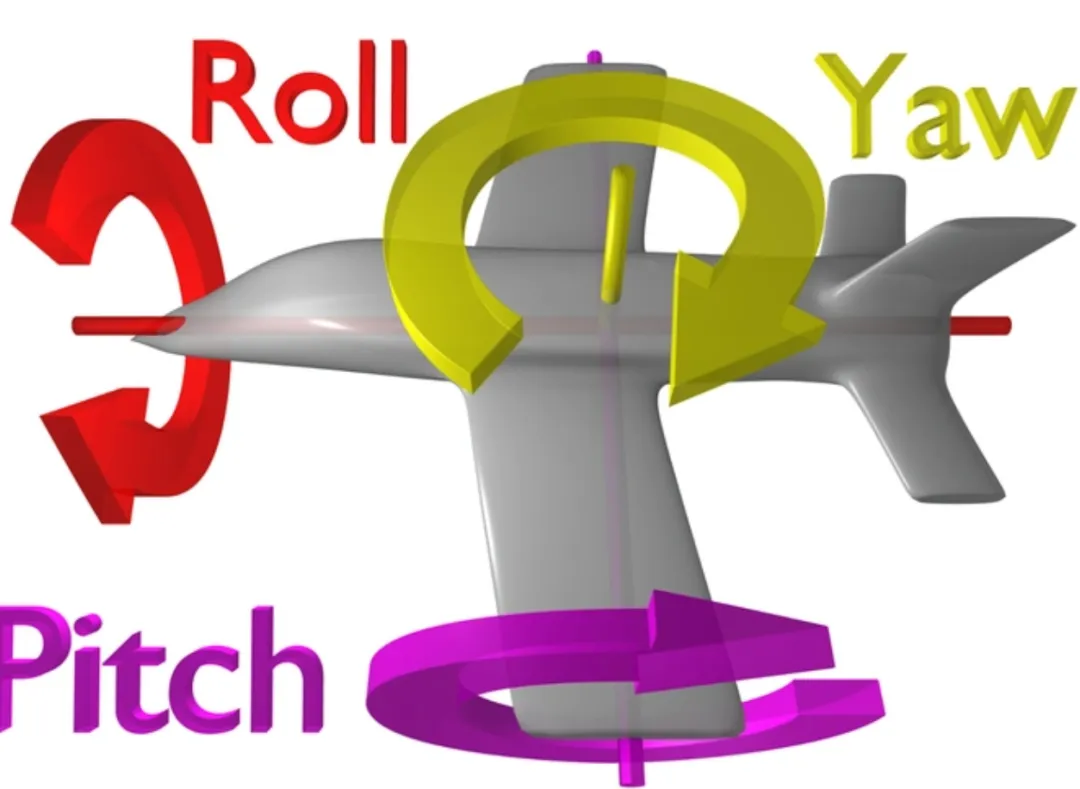

▲三维空间的刚体的三自由度移动和三自由度转动描述©【深蓝具身智能】编译
单次变换场景下，分步计算尚可使用，但在具身智能复杂任务中，该缺陷会被无限放大，直接导致工程失效，以下是几个典型场景：
-
机械臂多连杆运动：
机械臂存在数十个连杆与关节，每一级关节都要做一次旋转+平移变换。若分步计算，每一步都会引入计算误差，多级叠加后末端执行器偏差会达到厘米甚至分米级，无法完成精准抓取；
-
SLAM 实时建图与定位：
机器人每帧位姿都需要基于上一帧连续变换，分步运算会大幅增加计算耗时，无法满足实时定位的毫秒级要求，同时误差持续累积导致轨迹漂移；
-
自动驾驶轨迹迭代：
车辆需要不断更新车身位姿与规划轨迹，割裂的运算会拖慢决策速度，影响行车安全性；
-
神经网络端到端优化：
深度学习要求运算全程可微，“乘法+加法”混合形式会破坏梯度反向传播的连续性，无法用于仿真训练与模型优化。
普通笛卡尔坐标运算低效、误差累积、不支持可微计算，完全无法适配复杂连续的运动场景。
为了解决「旋转平移运算割裂、连续运动无法叠加」的核心痛点，引入了齐次坐标，通过升维的方式，统一所有刚体运动运算规则。
通俗解读+数学定义：什么是齐次坐标？
齐次坐标的核心逻辑非常简单：将n维空间的坐标，升维为n+1维坐标，用升维代价换取运算统一。
针对三维空间，就是将3维笛卡尔坐标，拓展为4维齐次坐标。

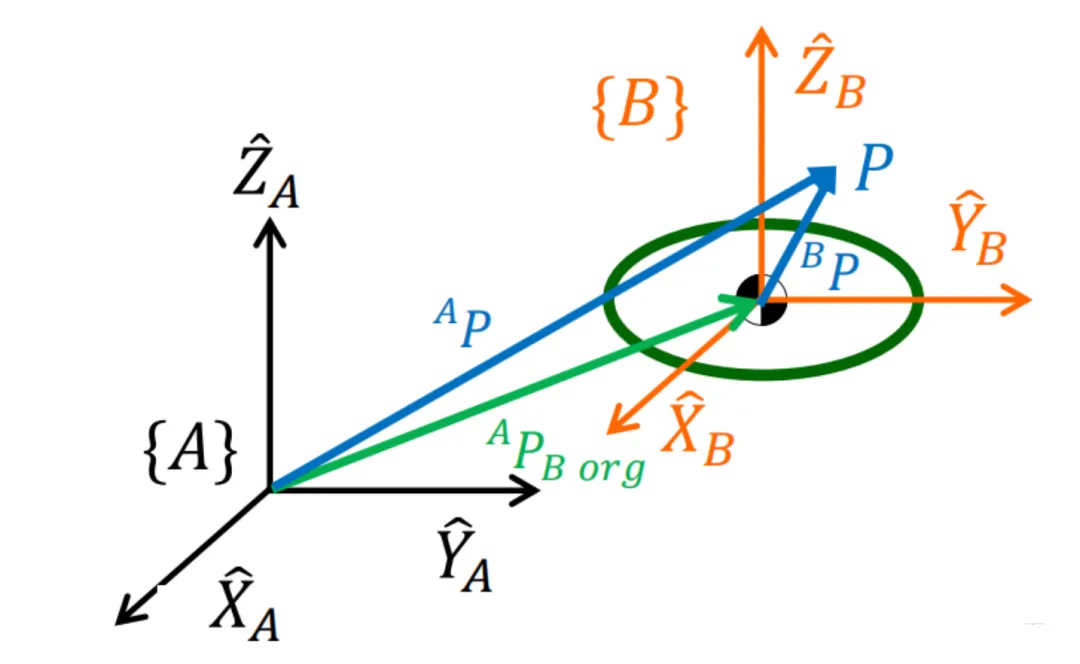

▲坐标变换©【深蓝具身智能】编译
空间位置点的齐次坐标（工程通用）
前面我们提到了，三维空间任意位置点笛卡尔坐标：
拓展为齐次坐标，默认补充最后一维分量 （行业通用规范，代表该物理量是空间位置点，具备平移属性）：
方向向量的齐次坐标（关键区分）
空间方向向量无固定位置，平移操作不会改变向量朝向，因此方向向量的齐次坐标固定补充 ：
三维方向向量对应齐次坐标：
齐次坐标归一化规则
齐次坐标具备比例等价特性，任意非零倍数的齐次坐标，可还原为同一个三维笛卡尔坐标。 若已知齐次坐标,归一化公式：
核心工程结论：具身智能、机器人、自动驾驶算法中，位置点固定 ，方向向量固定 ，严格区分两类物理量的变换特性。
核心推导：齐次变换矩阵（SE(3)标准形式）
我们的核心目标：将离散的「矩阵乘法+向量加法」刚体运动公式，改写为纯矩阵乘法形式，实现运动叠加。
齐次变换矩阵完整推导
原始刚体运动公式：
引入齐次坐标后，构造 4×4 方阵 ，使得变换满足：
代入齐次坐标展开可得：
其中 为三维零行向量。
按照矩阵乘法规则展开计算：
上层三维分量：
底层一维分量：
计算结果与原始刚体运动公式完全等价，由此推导出标准齐次变换矩阵：
这也是SE(3)三维特殊欧氏群的工程标准表达形式，是具身智能中位姿表征的核心载体。
基础拆分：纯旋转、纯平移齐次矩阵
齐次变换矩阵可拆解为两种基础变换，适配单一运动场景：
1. 纯旋转齐次矩阵（无平移）
仅改变物体姿态、不改变位置，对应SO(3)纯旋转运动。
2. 纯平移齐次矩阵（无旋转）
其中为3阶单位矩阵，仅改变物体位置、不改变姿态。
核心价值：连续运动矩阵叠加
假设刚体先后执行两次运动，对应变换矩阵为 、：
第一次变换：
第二次变换：
最终总变换可合并为单个矩阵：
无数次连续刚体运动，均可通过矩阵连乘统一叠加，彻底解决传统坐标分步计算的低效、误差问题。
齐次变换五大核心特性（工程必记）
-
运算统一性：彻底统一旋转、平移运算，所有刚体运动均为矩阵乘法，无加减混合运算；
-
运动可叠加性：多步连续变换可直接矩阵连乘，适配机器人多连杆、长轨迹运动场景；
-
物理区分性：位置点（ω=1）随变换旋转+平移，方向向量（ω=0）仅旋转不平移，完全贴合物理规律；
-
物理合法性：继承旋转矩阵正交约束，变换后物体无拉伸、扭曲，严格满足刚体特性；
-
理论兼容性：完美适配SE(3)李群、se(3)李代数体系，是高阶优化算法的底层载体。
具身智能全场景落地应用
齐次坐标与齐次变换不是纯理论公式，而是贯穿具身智能感知、定位、规划、控制、模型优化全链路的基础工具，所有三维刚体智能体的运行逻辑均基于此搭建。
针对每个具体的场景痛点，我们逐一拆解解决方案，并用简短代码展示核心逻辑。

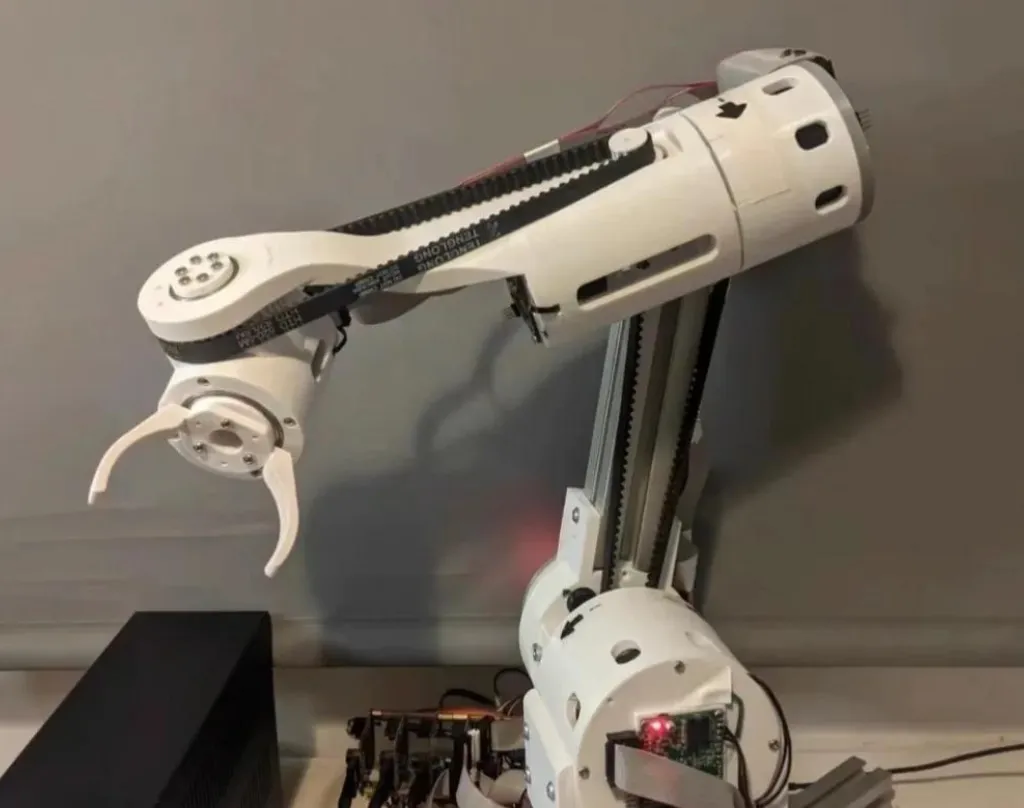

机械臂运动学（正向/逆向）
机械臂拥有多根连杆与关节，每个关节都有独立局部坐标系。传统分步计算会累积巨大误差，无法实现末端精准抓取。
解决方案：
利用多级齐次变换矩阵连乘，从基座到末端执行器逐级做坐标变换，求解末端位姿（正向运动学）；也可根据目标位姿反解关节角度（逆向运动学）。
import numpy as np# 构造齐次矩阵工具函数def make_T(R, t):return np.vstack([np.hstack([R, t[:, None]]), np.array([[0,0,0,1]])])# 关节变换矩阵T1 = make_T(R1, t1)T2 = make_T(R2, t2)# 总变换T_end = T2 @ T1# 齐次坐标列向量p_base = np.array([[x],[y],[z],[1]])p_end = T_end @ p_basexyz_end = p_end[:3, 0]

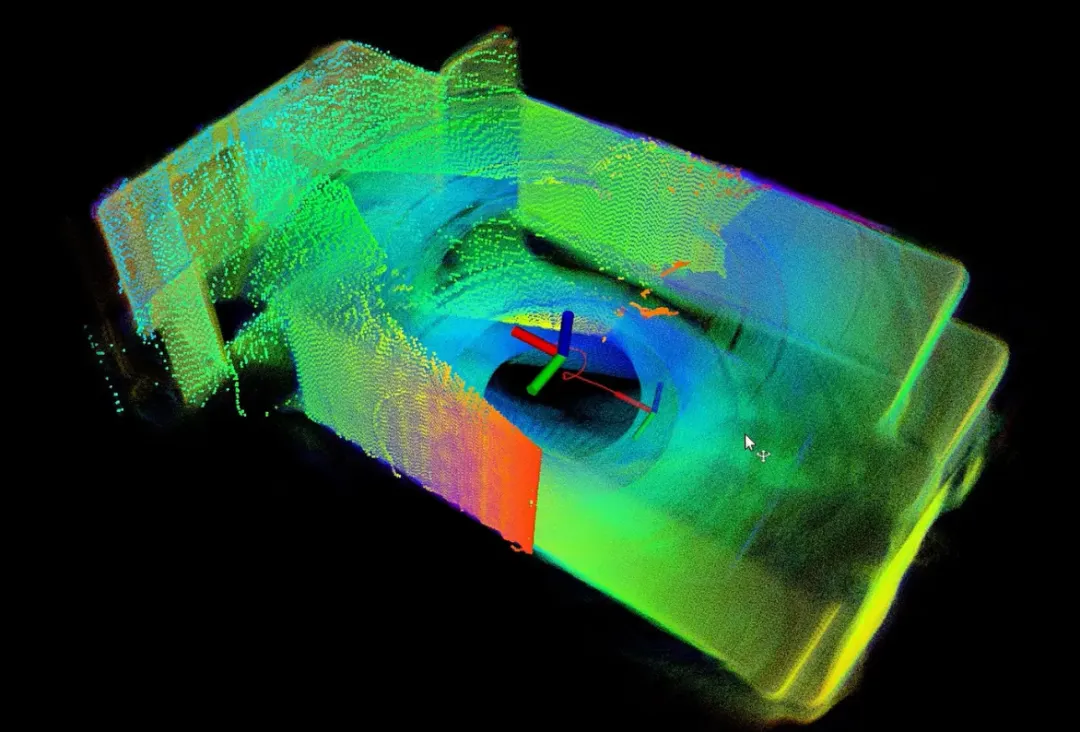

视觉感知与SLAM
相机、雷达、机器人本体分属不同坐标系，跨坐标系点云转换、位姿迭代计算繁琐，且SLAM后端需要可微运算用于梯度优化。
解决方案：
用4×4齐次矩阵表征相机外参、机器人位姿；SLAM中把SE(3)齐次矩阵映射为李代数做梯度优化，优化后再还原为齐次矩阵更新位姿。
import numpy as np# 示例：构造合法4×4相机外参SE(3)矩阵（替换为你实际标定的外参）R = np.eye(3) # 旋转矩阵示例（无旋转）t = np.array([1.2, 0.5, 3]) # 相机原点在世界的平移坐标# 拼接标准4×4齐次矩阵top = np.hstack([R, t.reshape(3,1)])bottom = np.array([[0,0,0,1]])SE3_matrix = np.vstack([top, bottom])# 1. 相机到世界变换矩阵T_cam2world = np.array(SE3_matrix)# 2. 相机坐标系下三维点：u=x, v=y, d=深度zu, v, d = 0.1, -0.2, 1.5# 标准4×1齐次列向量（推荐写法，避免维度bug）point_cam = np.array([[u],[v],[d],[1]])# 3. 坐标变换：相机点 → 世界坐标系齐次点point_world_homo = T_cam2world @ point_cam# 提取世界坐标系纯三维XYZ坐标（去掉齐次w分量）point_world_xyz = point_world_homo[:3, 0]print("世界坐标系下三维坐标 XYZ：", point_world_xyz)
▲相机坐标系 → 世界坐标系坐标转换代码
已知相机在世界空间的位姿（外参 4×4 矩阵），同时已知某个三维物体点距离相机的三维位置与深度，通过齐次矩阵乘法，算出这个点在整个场景统一世界坐标系下的坐标。
自动驾驶位姿迭代
车辆需要实时更新车身位姿、迭代行驶轨迹，分步运算会导致定位延迟、轨迹偏差，影响行车安全。
解决方案：
车身每一时刻位姿用齐次矩阵表示，融合IMU、里程计数据连续更新变换矩阵；轨迹由一串齐次矩阵序列构成。
import numpy as npdef build_se3(R: np.ndarray, t: np.ndarray) -> np.ndarray:"""构造标准4×4 SE(3)齐次变换矩阵"""top = np.hstack([R, t.reshape(3, 1)])bottom = np.array([[0, 0, 0, 1]])return np.vstack([top, bottom])# ========== 1. 初始化车身全局位姿（世界→车身） ==========# 初始旋转、初始世界坐标R_init = np.eye(3)t_init = np.array([10.0, 20.0, 0.0])SE3_matrix = build_se3(R_init, t_init)T_car = np.array(SE3_matrix)# ========== 2. 构造短时运动增量T_delta（旧车身→新车身） ==========# 增量：向前平移2m，微小左转R_delta = np.array([[0.996, -0.087, 0],[0.087, 0.996, 0],[0, 0, 1]])t_delta = np.array([2.0, 0, 0])delta_SE3_matrix = build_se3(R_delta, t_delta)T_delta = np.array(delta_SE3_matrix)# ========== 3. 位姿迭代更新 ==========# 变换顺序：先旧全局位姿，再叠加车身局部运动增量T_car = T_delta @ T_car# 提取更新后的车辆世界坐标与旋转car_pos_world = T_car[:3, 3]car_rot_world = T_car[:3, :3]print("更新后车辆世界XYZ坐标：", car_pos_world)print("更新后车身旋转矩阵：\n", car_rot_world)
▲里程计位姿更新逻辑
具身智能大模型端到端优化
SE(3)齐次矩阵存在正交约束，无法直接在深度学习中做无约束梯度下降优化。
解决方案:
将SE(3)齐次矩阵映射为无约束的 se(3) 李代数，在神经网络中优化动作增量;再通过指数映射还原为合法齐次矩阵，控制智能体执行动作。
import numpy as npfrom scipy.spatial.transform import Rotationdef SE3_to_se3(T: np.ndarray) -> np.ndarray:"""SE(3) 4×4矩阵 → se(3) 6维李代数向量 [ωx,ωy,ωz, vx,vy,vz]"""R = T[:3, :3]t = T[:3, 3]# 旋转矩阵转角轴ωomega = Rotation.from_matrix(R).as_rotvec()xi = np.hstack([omega, t])return xidef se3_to_SE3(xi: np.ndarray) -> np.ndarray:"""se(3) 6维向量 → SE(3) 4×4齐次矩阵"""omega = xi[:3]v = xi[3:]# 角轴转回旋转矩阵R = Rotation.from_rotvec(omega).as_matrix()# 拼接标准SE3矩阵top = np.hstack([R, v.reshape(3,1)])bottom = np.array([[0,0,0,1]])T = np.vstack([top, bottom])return T# 1. 初始车身SE3位姿矩阵（你前面里程计代码的T_car）T_pose = np.array([[1,0,0,2],[0,1,0,1],[0,0,1,0],[0,0,0,1]])# SE3 → se3se3_pose = SE3_to_se3(T_pose)# 2. 神经网络优化位姿（模拟网络输出修正后的李代数）# model = 训练好的深度网络# se3_new = model(se3_pose)# 模拟网络修正：平移x方向+0.5se3_new = se3_pose + np.array([0,0,0, 0.5,0,0])# 3. se3转回可计算的SE3矩阵T_new = se3_to_SE3(se3_new)print("优化后新的SE3位姿矩阵：\n", T_new)
▲深度学习位姿优化标准
链路总结：当前齐次位姿(SE(3)) → 线性优化(se(3)) → 生成新齐次位姿 → 物理执行。
一个“+1”的升维，统一了刚体运动描述的全部规则
回顾专栏此前的内容： 李群是理论规则， 李代数是优化工具，四元数是轻量化存储方案。
而本文的齐次坐标与齐次变换，则是这一切能够被写进代码的前提：
没有齐次变换矩阵，SE(3)上的微分运算便没有数值载体，流形上的梯度下降也无从落地。
齐次变换不是什么高深理论，它基础到几乎每一个位姿变量都长成 4×4 矩阵的模样。但恰恰是这种“基础性”，构成了具身智能空间计算不可动摇的工程底座。
在具身智能的语境下，智能体在物理世界中的每一次感知、每一次决策、每一次动作，都对应着一个齐次变换矩阵的连续作用。
至此，本专栏关于三维刚体运动描述的底层数学框架已搭建完成。下一篇我们继续强化学习的内容梳理~
