「鱼眼标定翻车根源找到了！」
车载环视、无人机全景、VR全景设备普遍搭载多鱼眼相机，但行业长期存在一个工程痛点：同样一套标定流程，窄视场相机一次就能跑完，换成220°、240°超广角鱼眼，十次标定七八次直接优化发散、参数失效。
主流工具Kalibr常年受这个问题困扰，大量工程师只能反复重拍标定素材、反复调采集轨迹，研发成本居高。
港科大沈劭劼团队推出CO-Calib标定插件框架，跳出传统“优化求解器”思路，反向从观测质量失效根源拆解标定崩溃机理，仅作为前置数据处理模块兼容所有现有标定管线，仿真多鱼眼场景标定成功率从68.1%暴涨至99.3%，六目鱼眼这类极端设备也能稳定输出高精度内外参。

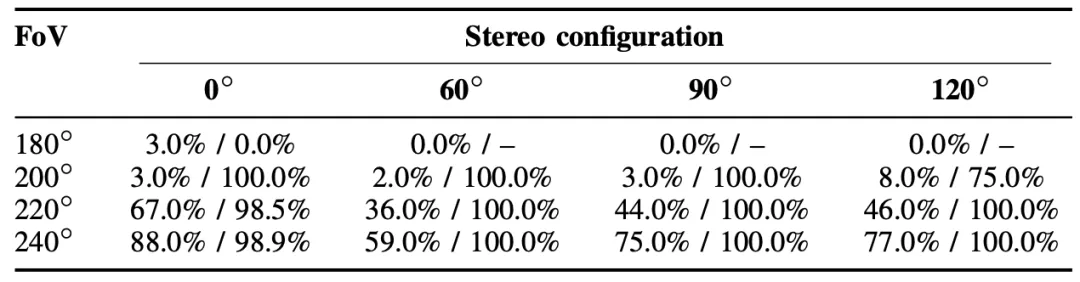

图 |不同视场、双目夹角下Kalibr原始标定失败率表©【深蓝 AI】编译
此前行业解决鱼眼标定失败，思路基本局限在两个方向：
一是提升角点检测器精度，保证图像边缘畸变区域也能提取足够标定点；二是强制要求拍摄素材均匀铺满整张图像，保证观测分布均衡。大家默认“角点少、分布偏”是标定崩溃的核心，但论文通过16组受控仿真实验推翻了这两个固有认知。

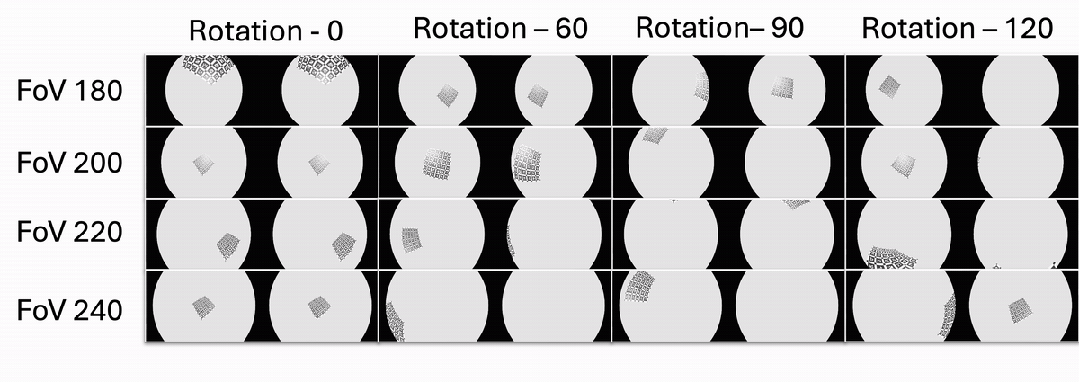

团队搭建完整对照实验：4种双目夹角（0°/60°/90°/120°）搭配4档视场（180°/200°/220°/240°），每种配置生成100组标定序列，分别用传统几何检测器、完整真值点集两组数据跑Kalibr基准标定。

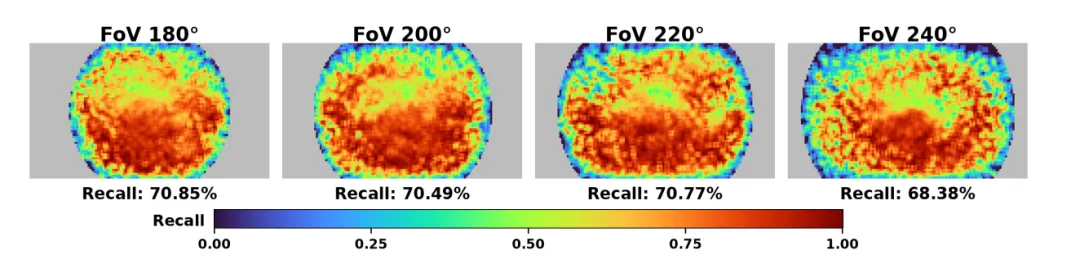

图 | 基于几何结构的检测器在鱼眼图像中的召回率退化©【深蓝 AI】编译
1、误区1：边缘角点缺失是主因
如果边缘观测不足导致标定失效，直接使用无缺失真值标定点，成功率理应大幅提升，但实验结果完全相反：

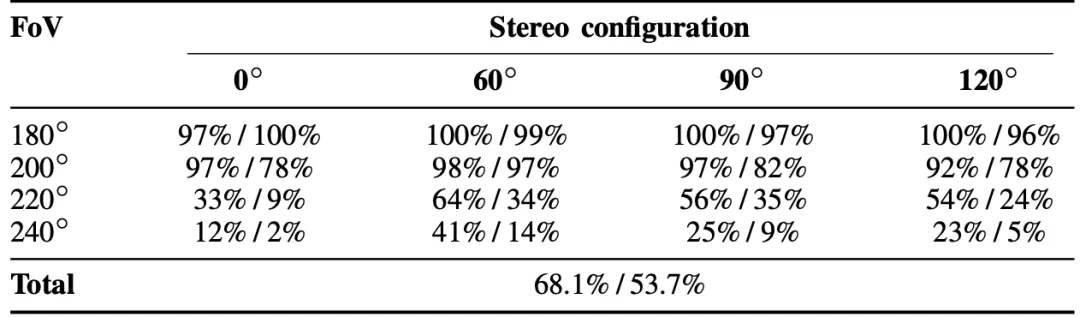

图 | 几何检测器vs真值观测 全场景标定成功率对比表©【深蓝 AI】编译
全局总成功率从几何检测的68.1%，下跌至真值观测的53.7%。哪怕图像每个角落都有充足标定点，超大视场鱼眼依旧大概率标定失败。这直接证明：检测器召回率低只是次要问题，并非崩溃根源。
2、误区2：图像观测分布不均导致优化发散
团队量化成功/失败序列的图像点数量差、空间分布距离，对比随机打乱分组后的基准，所有工况下最大仅 0.13 个百分点。
简单说：标定成功和失败的素材，在图像点数量、空间分布上几乎没有区别。哪怕分布完全均匀，依旧会出现大量标定崩溃案例，全局分布失衡也不是核心矛盾。
3、真正核心故障：内参初始化病态耦合
论文通过Schur补求解相机参数条件数 量化初始化病态程度，数值越大代表焦距尺度与鱼眼畸变投影参数耦合越严重。

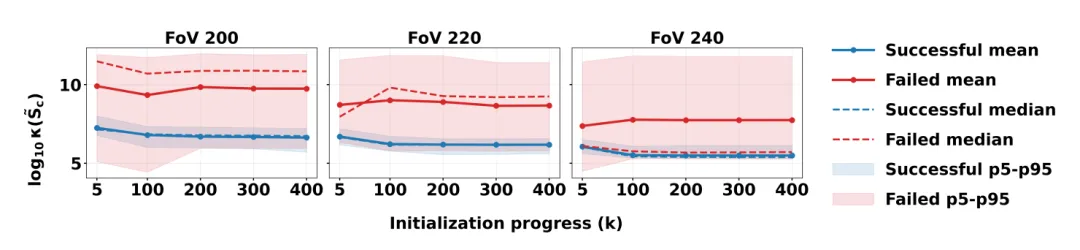

图 | 成功/失败序列初始化条件数变化曲线©【深蓝 AI】编译
所有失败标定流程，在逐帧初始化阶段的条件数显著高于成功案例。底层逻辑很好理解：鱼眼投影模型是非线性极强的函数，图像径向覆盖范围狭窄时，焦距f和畸变形状参数会产生高度线性相关。
举个通俗例子：仅拍摄画面中心区域，调大焦距和调大畸变系数能得到几乎一样的图像投影结果，优化器无法区分两个参数，线性更新矩阵严重病态，直接发散。只有完整覆盖从中心到图像边缘的大范围径向观测，才能解耦两组参数。
这是所有超广角鱼眼标定的底层先天缺陷，也是此前所有工具都没能针对性解决的盲区：标定好不好，核心看观测能否解耦内参，而非点多不多、匀不匀。
图 | CO-Calib整体框架流程图©【深蓝 AI】编译
CO-Calib定位是插件式标定数据构建框架，不改动现有BA优化后端、不修改鱼眼相机模型，只在标定输入素材前做两步处理：基于学习的高精度标定板检测器、误差导向智能帧筛选器，三步分层筛选标定帧，自动生成解耦内参、多相机共视约束素材。
2.1 基于物理仿真的学习型标定板检测器
传统Harris、亚像素几何检测器在鱼眼边缘严重畸变区域召回率暴跌，240°视场下召回仅68.38%，定位误差0.85px。

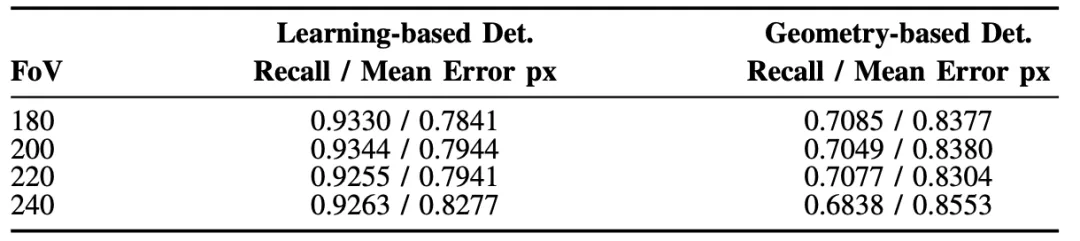

图 | 几何检测器vs学习检测器 各视场召回与定位误差表©【深蓝 AI】编译

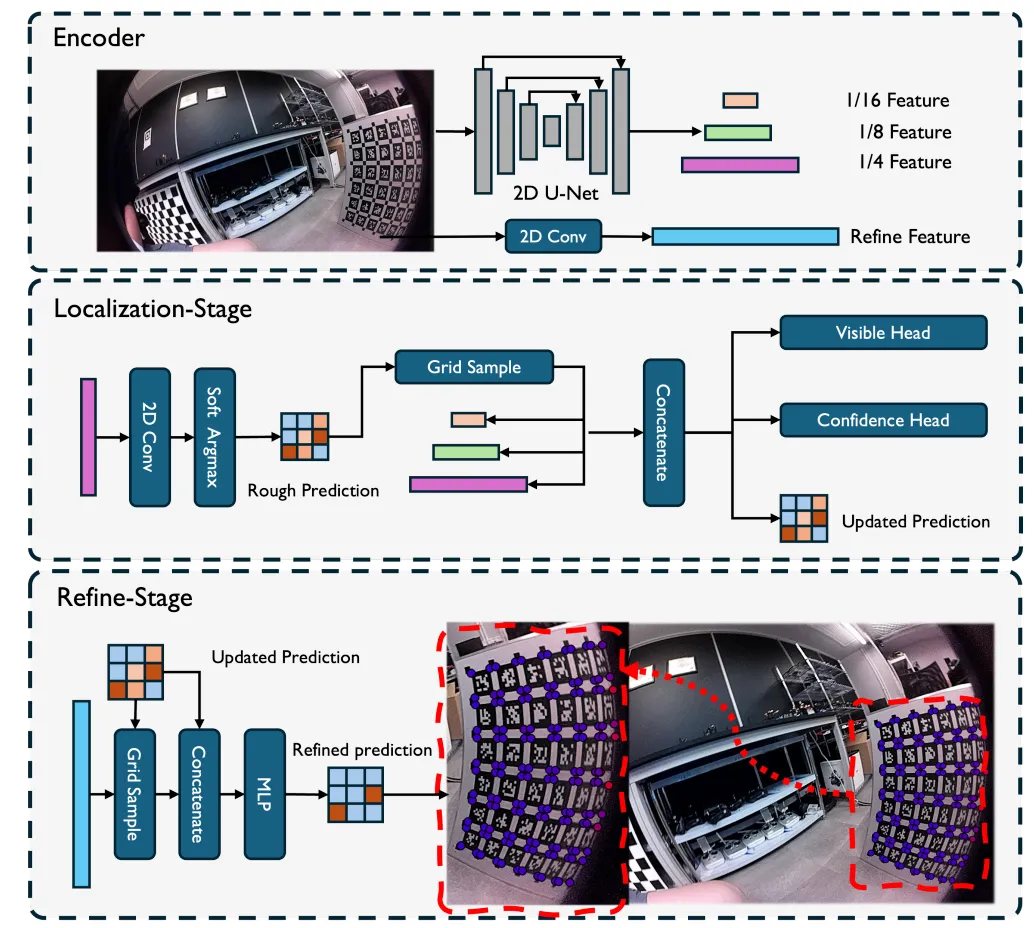

自研检测器采用U-Net多尺度编码器+浅层细节分支，搭配粗-中-细三级角点预测，同时输出可见度、置信度辅助监督。训练放弃人工采集海量畸变标定图，采用在线物理仿真管线：随机生成标定板位姿、随机鱼眼内参渲染图像，同步生成真值角、可见标签，数据量不受硬件限制，完美覆盖全畸变场景。
2.2 误差导向三层帧选择器（框架核心创新）
检测器输出全部有效帧后，不会全部喂给标定，而是依靠两个量化指标筛选优质素材，分三步构建标定序列，彻底解决焦距-畸变耦合问题。
1. 锚点帧初选（解耦内参核心）
-
引入两个打分指标：投影各向同性得分 ：单应矩阵奇异值比值，数值越高标定板姿态越标准，位姿估计越稳定；
-
定向径向跨度得分 ：衡量标定板在图像径向覆盖宽度，高分代表从中心延伸到画面边缘，能直接打破焦距与畸变参数耦合。
2. 只有两项指标达标帧才作为初始化锚点，优先放入标定序列，保证内参初始化阶段条件数保持低值，从根源杜绝病态更新。共视帧补充（多相机外参约束）
3. 筛选多相机同步采集、每台相机都满足径向跨度门槛的帧，提供充足跨相机匹配约束，大幅提升双目/多目外参精度。单目补全帧填充
剩余低质量单目帧少量补充，填补图像局部观测空白，用于后续精细化优化，不会干扰初始化稳定性。
对比实验很直观：同等数量随机帧的标定成功率仅30.9%，经过三层筛选后直接提升至99.3%，证明帧筛选的增益和素材总量无关，关键是观测的径向覆盖质量。
3.1 仿真多鱼眼基准量化结果

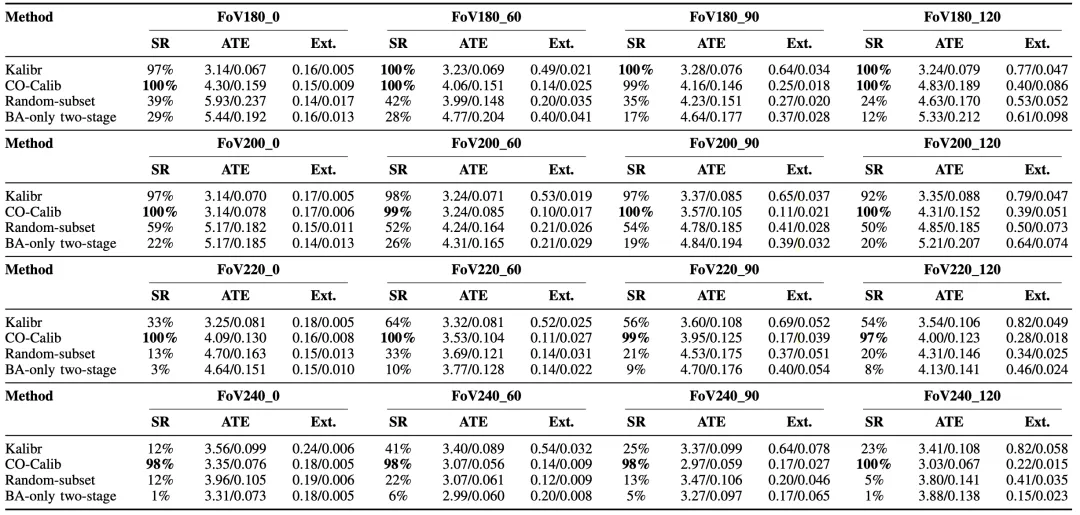

图 | 全仿真场景标定成功率、外参误差汇总表©【深蓝 AI】编译
全16种双目配置，Kalibr全局成功率68.1%，CO-Calib达到99.3%；外参平移误差从0.54mm降至0.18mm，旋转误差从0.029°降至0.021°。
值得注意：部分工况下CO-Calib轨迹平均误差ATE略高于Kalibr，原因是筛选后帧总量更少，但不影响核心内外参精度，工程上内外参才是感知核心，单帧轨迹误差属于次要指标。
-
两组消融实验验证模块价值：随机帧替换筛选帧：成功率暴跌至30.9%，证明径向导向选帧是核心增益；
-
移除完整三阶段初始化，仅使用单轮BA优化：成功率仅13.5%，说明稳定初始化是多鱼眼标定不可或缺的环节，后端优化无法弥补病态初始值带来的偏差。
3.2 真实硬件实测：双目鱼眼+六目全景两套设备

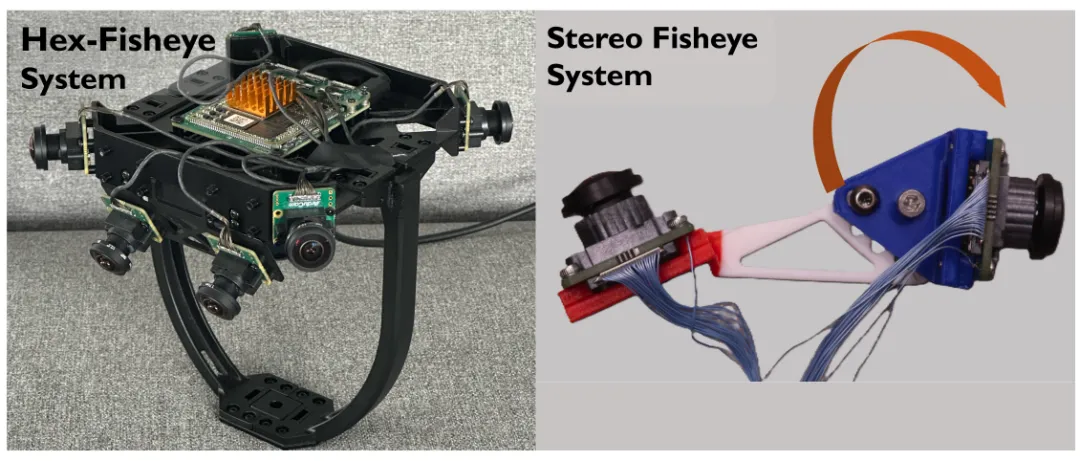

图 | 实机测试设备示意图：多目鱼眼双目系统、六目鱼眼全景设备©【深蓝 AI】编译
实机实验不提供真值内外参，采用多次标定外参标准差作为评价指标，标准差越小代表标定复现性、鲁棒性越强。

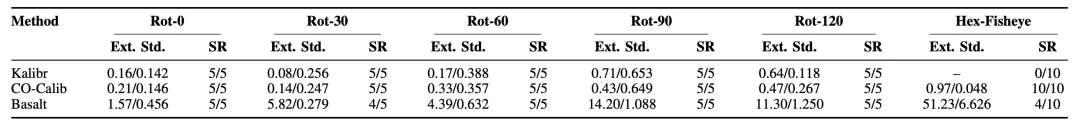

图 | 实机多组重复标定外参标准差对比©【深蓝 AI】编译
-
各类夹角双目鱼眼：CO-Calib外参波动和Kalibr基本持平，差距极小；
-
六目鱼眼极端设备：Kalibr全部10组标定全部失败，CO-Calib10组全部成功，旋转、平移标准差极低，是现有工具完全无法覆盖的场景。
这也是该框架最大工程价值：车载6目环视、无人机全景这类超多鱼眼设备，传统标定工具极易崩溃，CO-Calib可以稳定完成整套标定流程。
过去行业解决鱼眼标定，一直在优化器、检测算法两头发力，但始终忽略“径向观测不足导致内参耦合”这一核心失效机制。
CO-Calib跳出改良求解器的固有思路，通过失效导向的系统性拆解，精准定位标定崩溃根源，以轻量化插件方案改造输入观测数据，低成本、无侵入地把多鱼眼标定鲁棒性提升到新高度。
对于自动驾驶环视、全景无人机、多目机器人感知的研发与产线标定来说，这套开源框架是极具实用价值的落地方案，尤其是超大视场、多镜头组合这类传统工具频频翻车的硬件平台，能直接解决长期存在的标定不稳定痛点。
未来可拓展方向：适配无靶标标定、轻量化在线版本，进一步拓宽实时设备使用场景。
参考论文
论文标题：Observation Quality Matters: Robust Multi-Fisheye Calibration via Failure-Oriented
论文作者：Peize Liu, Zhe Tong, Chen Feng, Shaojie Shen；其中Chen Feng（冯宸博士）为通讯作者。
论文链接：https://arxiv.org/pdf/2607.05777
项目开源地址：https://peize-liu.github.io/CO-Calib-IO/
